蔡司知識小課堂：快速測量的七個技巧發布日期：2019-11-01 10:42:35

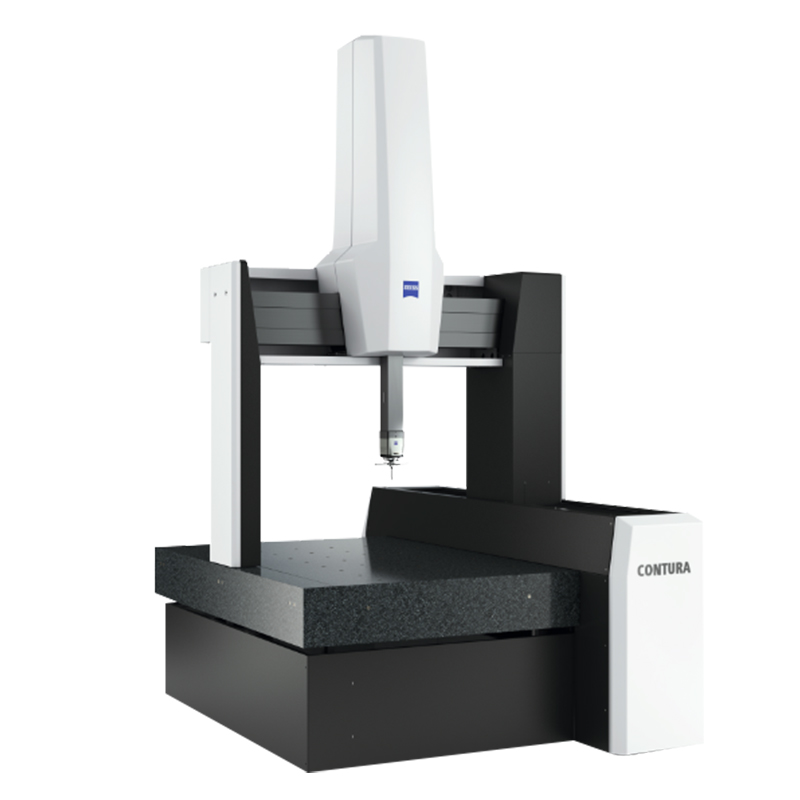

一臺高性能的三坐標測量機是執行快速、高效測量的前提條件。然而，許多操作人員并沒有使他們的三坐標測量機達到*高的效率。以下七個測量技巧，能幫助三坐標測量機的用戶提高機器的利用率。
使用合適的測針系統是迅速完成測量過程的一個*重要條件。由于輕巧、剛性好的測針和測針加長桿受彎曲或者離心力的負面影響較小，因此使用這些產品可以使我們更快、更精確的完成測量工作。以下舉例說明了為什么測針的材料是如此重要的一個原因。對于測量而言，碳纖維是理想材料：碳纖維重量輕，具有較高的抗彎強度，并且由于其具有良好的熱穩性，諸如鋁、不銹鋼、鋼、鈦和陶瓷等材料都無法與之相比。ZEISS采用了特殊的碳纖維，與鈦金屬適配器相結合，應用于測針及測針加長桿較高的掃描速度會明顯增加引發探針系統變形的彎曲力，因此，這類具有很好剛性的ZEISS ThermoFit探針系統，在執行大量的測量工作時就顯得尤其重要。
以每秒8毫米的速度為例，使用鈦金屬測針加長桿會產生7.3微米的誤差。但如果測量機以每秒12毫米的速度進行掃描，誤差則會達到13.0微米。而在相同條件下，采用ThermoFit碳纖維結合鈦合金的測針加長桿，則只有1.7或2.4微米的偏差。
除了桿的材料外，針尖材料，即在測量過程中滑過工件的材料也同樣至關重要。如果測球是由紅寶石或氮化硅材料制成的，當它接觸到像陶瓷這類很硬的材料或像鋁合金這樣很軟的材料時，隨著時間的推移，其圓度會越來越差。掃描硬的工件會一點點地磨損測球的表面。紅寶石或氮化硅球會磨掉軟質工件上的少量材料。然后這些材料會積聚在測球的表面上。隨著時間的推移，這兩種效果都會影響測量結果。正因為如此，操作者必須定期清潔由紅寶石或氮化硅制成的測針，當測量極端材料時，還必須經常更換它們。而更換測針，再重新測量這樣的情況使得測量機不能得到高效地利用。這就是為什么許多操作人員放棄對工件進行連續掃描的原因;單點測量意味著測針損耗的減少。然而，對比掃描過程，在短時間內產生大量的測量數據，單點測量不僅會顯著放慢測量速度，而且還有其他的缺點。操作人員處于兩難的境地：他們要么以較高的工作量為代價捕獲較少的測量點并接受較大的測量不確定度，要么就是測量很多單點，降低了測量不確定度，但卻增加了測量時間。
不同于由紅寶石或氮化硅制成的測球， ZEISS Diamond!Scan鉆石測針與很硬或柔軟的工件接觸時都不會有任何損耗。測量中無需定期清洗或更換測針，因此提高了測量確定性意味著更大的測量效率。
來看一看ZEISS ThermoFit測針內部相互交織的碳纖維結構：測針系統越輕，剛性越好，受彎曲或離心力的影響越小，操作人員就可以更快地進行測量。
托盤減少停機時間：當測量機仍在測量時，操作者可以籌劃將下一組需要測量的工件放到托盤上。具有固定的標準球球座的校準托盤和球體節省更多時間。
