蔡司三坐標測量機有哪些配件組成發布日期：2022-06-16 14:15:14

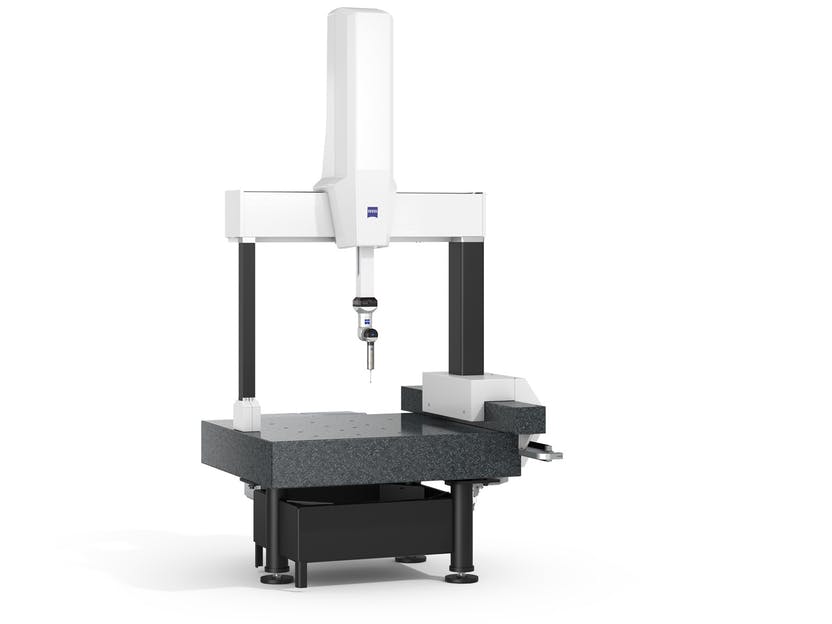

蔡司三坐標測量機(CMM)的部件:
觸摸筆/探針尖端
接觸式三坐標測量機的探頭通常具有球形直徑。探針尖端通常使用硬質材料——紅寶石和氧化鋯很常見。
除了球形之外，也可以使用具有尖端的針形。
花崗巖平臺
為了實現高精度測量，三坐標測量機的表面通常是由石頭制成的平臺。隨著時間的推移，石材面板的形狀變化很小，不容易劃傷，因此具有長期穩定使用的優點。
固定裝置
使用CMM的一個更重要的工具是用來固定測量目標的夾具。
測量目標之所以是固定的，是因為在CMM運行過程中不會移動，因為零件移動會產生誤差。通常使用固定板、夾子和磁鐵等工具。
空氣壓縮機和干燥器
機械三坐標測量機需要一臺帶干燥器的空氣壓縮機。你可以找到標準的橋式或龍門式坐標測量機。
軟件
多測頭坐標測量機的軟件大致有兩種。一種是各個測量機廠商為自己的測量機獨立開發的軟件，比如蔡司CMM軟件calypso。
三方開發的軟件可以被很多廠家的測量儀器使用。
測量前，將測量目標放置在測量實驗室中至少5小時，以便將目標調整到室溫(通常為68°F)。這將防止熱膨脹引起的測量誤差和差異。通過手動或使用控制PC將探頭引導至所需的測量位置來進行測量。CMM將記錄探頭位置的x、y和z坐標。隨著點的繼續，系統軟件將計算指定的尺寸，如直徑、長度、角度和其他關鍵尺寸。
探針校準(探針校準):
為了準確地開始測量，與物體接觸的觸針(探針尖端，末端)必須進行校準，原因有兩個。第一步是識別觸筆的球心坐標。第二是設置探針球體的直徑。通過設置直徑，可以通過從實際接觸點(球體外部)到球體中心坐標偏移半徑來計算。校準時，通常使用已知球度的球體，稱為參考球。
注意事項:
雖然某些型號可以測量0.1微米的量級，但正確使用和管理對測量精度至關重要。驗證活動部件在使用過程中水平和垂直移動。此外，使用測量標準或類似物體檢查指示誤差。為了進行精確的測量，必須在計量實驗室中將目標溫度調整到室溫。或者，必須設置測量參數來校正任何溫差。對于接觸式探針，重要的是確保探針在測量過程中以恒定的速度接觸目標。
維護和校準:
常規三坐標測量機需要定期維護和檢查，以便連續進行高精度測量。特別是由機械滑動部件驅動的橋式坐標測量機需要定期更換磨損部件、潤滑和清潔系統以獲得良好的性能。
