掃描電鏡下鎂合金的組織形貌觀察發布日期：2022-12-14 11:05:17
鎂是地球上最豐富的輕金屬元素之一。其在地殼中的含量約為2.35%，約占海水質量的0.13%。是繼鋁、鐵、鈣、鈉、鉀之后的第六種金屬元素，主要來源于海水、天然鹽湖水、白云石、菱鎂礦、水鎂石、橄欖石。
鎂合金是迄今為止工程上使用的密度最低的金屬結構材料。與其他金屬相比，鎂合金具有強度高、密度低、塑性好、電磁屏蔽能力強、易于加工等綜合理想特性。由于這些優異的特性，鎂合金在航空航天、汽車工業、國防、醫藥、電子產品、建筑等領域具有廣泛的應用前景，被譽為“21世紀最具開發應用潛力的綠色工程材料”。
蔡司超高分辨率臺式掃描電鏡打破了傳統臺式掃描電鏡采用BSD探測器成像的局限性，利用創新的雙聚光鏡成像技術，采用大型掃描電鏡成像方式，使用二次電子探測器作為基礎成像單元，從而可以獲得更高的分辨率（<5nm），是真正意義上的高分辨率臺式掃描電鏡。蔡司臺式掃描電鏡配置SE+BSE探測器，可實現對樣品的元素襯度、形貌襯度進行分析，同時也可選配EDS探測器（能譜儀），快速實現對材料微區化學成分進行定性及定量分析。
本文利用蔡司臺式掃描電鏡觀察了鎂合金的內部微觀組織。圖1顯示了不同放大倍數下鎂合金的金相組織。圖2是在蔡司臺式電子顯微鏡下不同放大倍數的鎂合金顯微組織。從圖中可以清楚地看到，鎂合金主要由α相和β相組成，其中α相為鎂基相，顏色較淺，呈大塊狀分布；β相(析出相)是金屬間化合物Mg17Al12相，顏色較深，不規則地存在于鎂合金中。
圖1：鎂合金的顯微組織

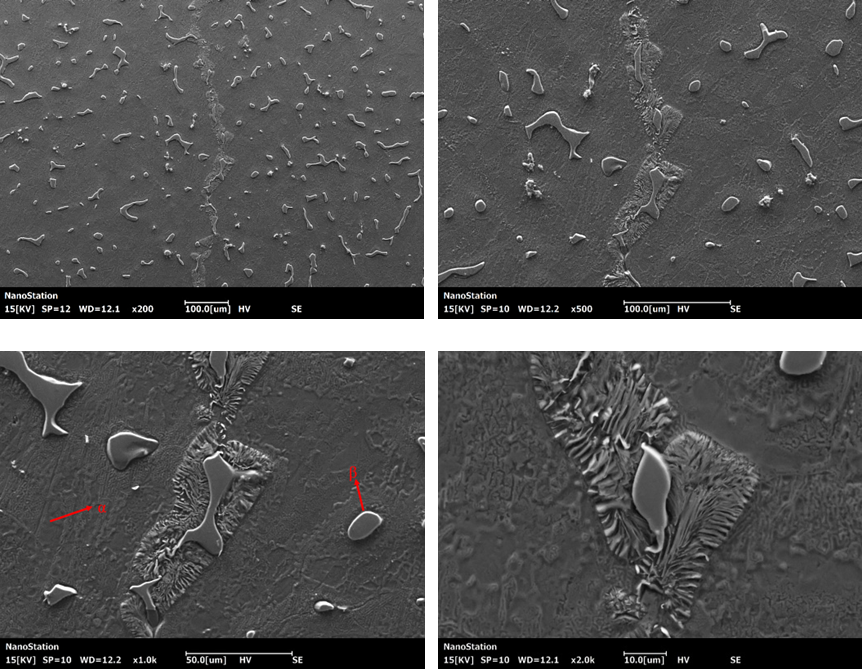

圖2：蔡司臺式電鏡下鎂合金的組織形貌
