ZEISS CALYPSO質量控制及自動化檢測的升級發布日期：2023-02-13 11:43:02
作為一款通用尺寸測量軟件，經過日常更新，我們確保ZEISS CALYPSO不時緊跟市場和客戶展開需求，永不過時。
隨著ZEISS CALYPSO 軟件的發布，更新了超越60個新功用，再一次顯著進步質量控制方面的性能，從而進一步儉省檢測和剖析的時間和本錢。最重要的是，優化的自動化檢測功用在新軟件版本中扮演著重要角色。
01
用于更快的丈量：新光學功用

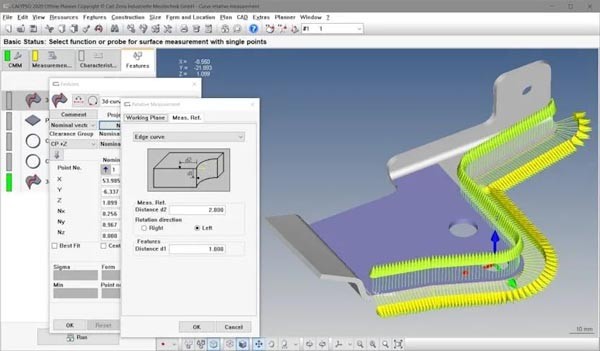

ZEISS CALYPSO 2022 光學校正功用進步了光學系統的精度。準確度的進步在外圍區域更為明顯。更小的放大率能夠用來增加視野。這意味著能夠同時在圖像中捕獲更多的幾何元素，依據檢測任務和所需的公差，減少了必要的丈量圖像數量，減少了丈量時間。另外，ZEISS CALYPSO 2022的最新版本往常也支持新的蔡司O-DETECT。這意味著其他CMM（特別是蔡司O-INSPECT）的丈量方案往常也能夠在該設備上運轉。這意味著蔡司O-DETECT的用戶能夠運用一切報告評價和其他CALYPSO功用，如PCM、曲線或生成帶有PMI的檢查方案。
02
從CAD數據中創建丈量程序

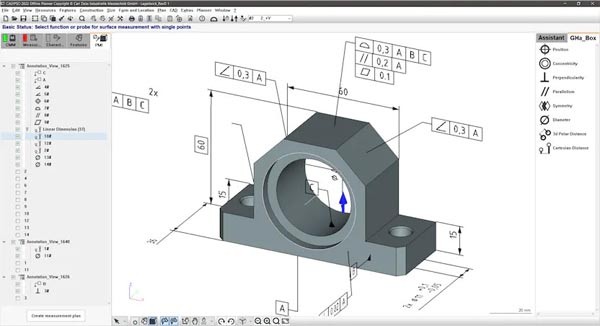

ZEISS CALYPSO 2022為用戶提供了許多新功用和改進，用于基于CAD模型中存儲的產品和制造信息（PMI）自動創建廢品丈量程序。運用新版本，將識別單獨或組合的公差帶，并自動創建相應的評價。假設有缺陷的幾何元素附加到CAD模型中的PMI上，則新版本會自動創建檢查特征，而不需求丈量元素，從而完好無中綴地生成檢查計劃。關于以前需求手動輸入的PMI規范，往常取消了手動輸入。在新版本中，PMI生成將自動運轉。為了更清楚，檢查特征組將隨新版本自動生成。
03
自動化誤差分析

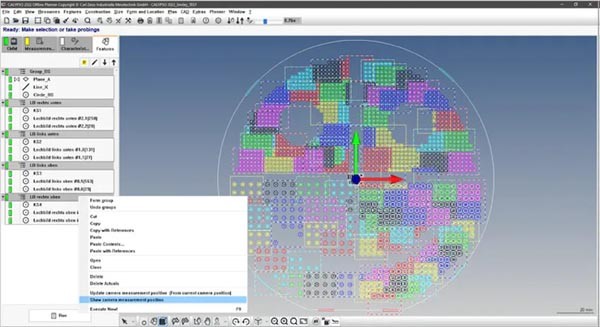

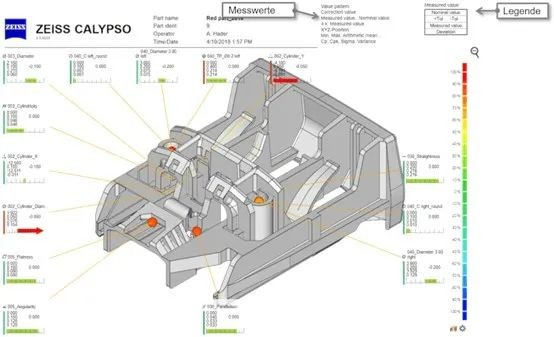

三坐標系統，特別是光學系統，變的越來越快。例如，運用ZEISS CALYPSO，往�？梢栽谑昼妰�(nèi)輕松丈量1000個孔。但是，隨后對丈量日志的手動評價需求耗費大量時間。隨著ZEISS CALYPSO 2022的發布，檢測到有缺陷的檢查特征，并在丈量報告中可以自動顯現完好的細致信息。ZESIS CALYPSO檢測特性概念往常也被歸入ZEISS PiWeb報告的自動缺陷分析中。這意味著一切“超出公差”的特征往常都會自動顯如今交互式CAD視圖中。這意味著用戶不再需求費力地搜索日志中的缺陷。這樣既儉省了時間，又降低了忽略超差特征的風險。
04
自動的后續評價功用增加CMM的應用率
為了使坐標丈量機不被丈量后的評價所占用，評價分析可以在第二臺計算機上中止。在純丈量終了后，CMM可以立即中止另一個產品的檢測。后續評價的丈量點將自動存儲，并從CNC啟動時與設置一同傳輸至分析計算機，而三坐標丈量機可以立即中止下一次丈量。特別需求說明的是：分析計算機可以處置來自多臺不同三坐標丈量機的丈量數據。
