蔡司激光顯微鏡的優勢及應用領域發布日期：2023-03-06 09:32:44
和以往的光學顯微鏡相比，激光共聚焦顯微鏡可將水平分辨率提升40%以上，其優勢可達120 nm。激光共聚焦顯微鏡具備很強的適應力和非接觸式檢測。為了提升場景的深度，有必要在高度方向上進行掃描，以獲得一系列的切片，然后將其疊加以獲得3D圖像。
用于高級成像和表面形貌分析的多功能共焦顯微鏡。

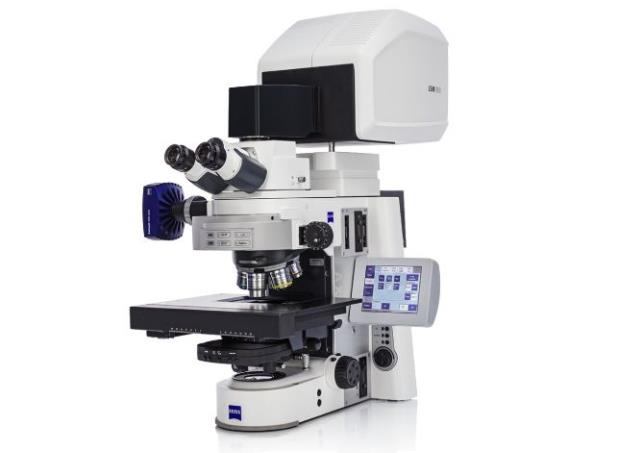

蔡司LSM 900激光掃描共聚焦顯微鏡（CLSM）是一種材料分析儀器，可在實驗室或多用戶設施中表征三維微觀結構和表面形貌。LSM 900能夠?qū){米材料、金屬、聚合物和半導體進行精確的3D成像和分析。安裝蔡司Axio成像儀。Z2m 立式自動光學顯微鏡或蔡司Axio Observer 7倒置顯微鏡采用LSM 900共焦掃描頭，它具有全光學顯微鏡觀察模式和高精度共焦表面三維成像模式，您的所有功能都可以輕松集成在一個身上。使用這些功能，無需切換顯微鏡，您將可以在現場觀察，節省大量的時間。自動化還將為您的數據匯集和后期處理帶來很多便利。此外，LSM 900還具有非接觸式共焦成像的優勢，如表面粗糙度的評估。
1. 廣泛應用。
便攜式光學表面三維形狀在線檢測儀是一種基于光學干涉儀設計的超光滑表面三維形狀檢測儀，解決了超高精度加工零件在現場的高精度在線快速批量檢測問題。
如力學、微電子學和光學等。超大規模集成電路芯片、LED藍寶石基板等元器件的生產測試，可應用于芯片、LED、微機械、微光學、航空光學陀螺、強激光、天文望遠鏡等生產和研究領域。
二、低噪音。
激光共聚焦顯微鏡不僅可以提高有效信號，而且可以大大降低噪聲信號，獲得高質量的熒光圖像。基于共焦原理的小測量精度對正確讀取反射光峰值的能力有很大影響。
共焦光學系統的構造方法很多�！搬樋坠步鼓Ｊ健痹趲追N激光測形顯微系統中的應用。針孔共焦法在受光元件前設計一個針孔。
針孔的直徑只有幾十微米，其作用是在失去焦點時阻擋反射光。通常，光學系統和激光共焦光學系統的反射光進入受光元件。在“非冷凝”的情況下，光學系統的反射光（焦點模糊光）通常進入受光元件。
激光共焦光學系統的反射光（焦點模糊光）通過針孔被切斷。也就是說，反射光只有經過聚焦后，才能進入光接收元件，這是共焦光學系統的基礎。
3. 用于測量三維等高線的地形圖像具有較高的分辨率。
在共聚焦顯微鏡中，特別是在光譜成像中，更少的機械運動更穩定，確保更快、間歇和令人信服的結果。通過將多個檢測器集成在一起，可以可靠地再現用戶的測量結果。并行光譜檢測允許在波長模式下同時讀取更多信號。此外，還有一種特殊的采集方法，可以大大提高光譜分辨率。
4. 結果具有可比性。
激光共聚焦顯微鏡可以顯示尖銳的細節和高對比度的圖像，無論表面形態和結構分析或表面輪廓。提高靈敏度和降低背景噪聲是共聚焦顯微鏡高端應用的先決條件。激光共聚焦顯微鏡具有優異的靈敏度，良好的降噪技術和激發激光技術，保證了良好的輸出功率。
五、精度高。
激光共聚焦顯微鏡不需要樣品制備和電導處理，樣品不受損傷（可檢測粉末、軟樣品和透明樣品）。共聚焦激光顯微鏡具有豐富的測量結果，高分辨率的2D和3D攝影。
各種二維和三維顯示結果的比較、大面積圖像樣條曲線、非接觸式粗糙度測量、膜厚測量、熒光分析等。操作和維護非常簡單。激光共聚焦顯微鏡不需要昂貴的材料，模塊化設計，用戶友好的操作軟件，和自動校準程序。
