掃描電子顯微鏡-電子通道對比成像（SEM-ECCI）是在掃描電子顯微鏡下直接表征晶體材料內部缺陷的技術。SEM-ECCI技術的發展已經取代了透射電子顯微鏡（TEM）在缺陷表征領域的部分功能。與TEM分析相比，它提供了更高的吞吐量、更快的效率分析解決方案，并且具有更強的統計意義。
于該技術成像效率高，制樣過程簡單、無損，近年來在金屬材料、化合物半導體等領域取得了很大的發展，也受到了越來越多的關注。
氮化鎵異質結中穿線和失配位錯的電子通道襯度成像分析。
異質外延生長的GaN/AlGaN薄膜材料廣泛應用于光子學、電力電子學和微波射頻器件中。隨著GaN器件的小型化，其薄膜材料中位錯缺陷的種類、面密度和分布已嚴重限制了器件的性能和可靠性。如何在不破壞薄膜材料的前提下精確表征GaN和GaN/AlGaN異質結中的位錯缺陷仍是一個很大的挑戰。
中國科學院蘇州納米研究所研究員范士釗，等基于蔡司場發射掃描電子顯微鏡溝道對比成像技術（ECCI）成功地分析了邊緣位錯、螺旋位錯和混合位錯的表面密度，并首次在GaN/AlGaN異質結中觀察到。脫臼半環和位錯滑移現象。
研究人員使用蔡司場發射掃描電子顯微鏡獲得了GaN薄膜材料的菊池圖案（圖1）。通過系統地分析菊池晶帶與垂直晶面和傾斜晶面的對應關系，準確地選擇布拉格衍射條件，并將其用于位錯通道襯度成像。

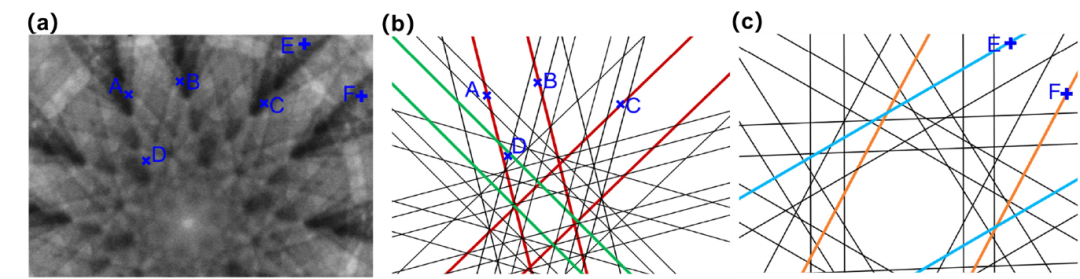

▲ （a）GaN薄膜的菊池花樣及由電子束衍射的運動學理論計算得出的垂直晶面和傾斜晶面的菊池晶帶分布圖
通過比較不同雙光束衍射條件下同一區域內位錯對比度演化規律，將消光判據和位錯對比度分布方向判據相結合，實現了位錯Burgers矢量的確定（圖2）。此外，通過分析基于電子通道襯度技術直接獲得的位錯類型比例和基于X射線衍射方法間接獲得的位錯類型比例，確定了電子通道襯度成像技術在分析混合位錯方面的獨特優勢。

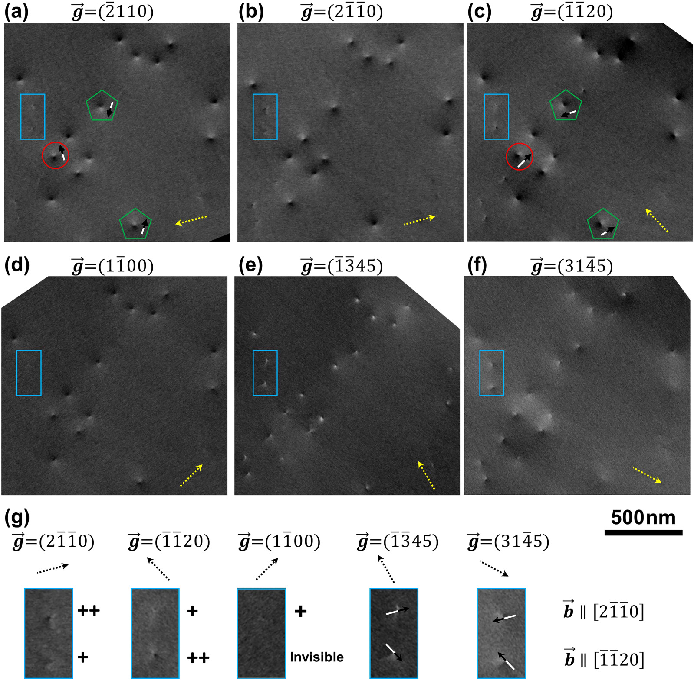

▲ 圖2.同一區域GaN薄膜在不同雙束衍射條件下的通道襯度成像及位錯類型判定
最后，利用電子通道對比度成像技術對GaN/AlGaN異質結界面進行了直接測試，首次觀察到位錯半環，發現大量混合位錯在界面處彎曲形成錯位位錯(圖3)。通過分析位錯彎曲的晶體學方向，發現在界面處存在位錯滑移現象，為GaN器件的失效機理拓展了新的研究方向。

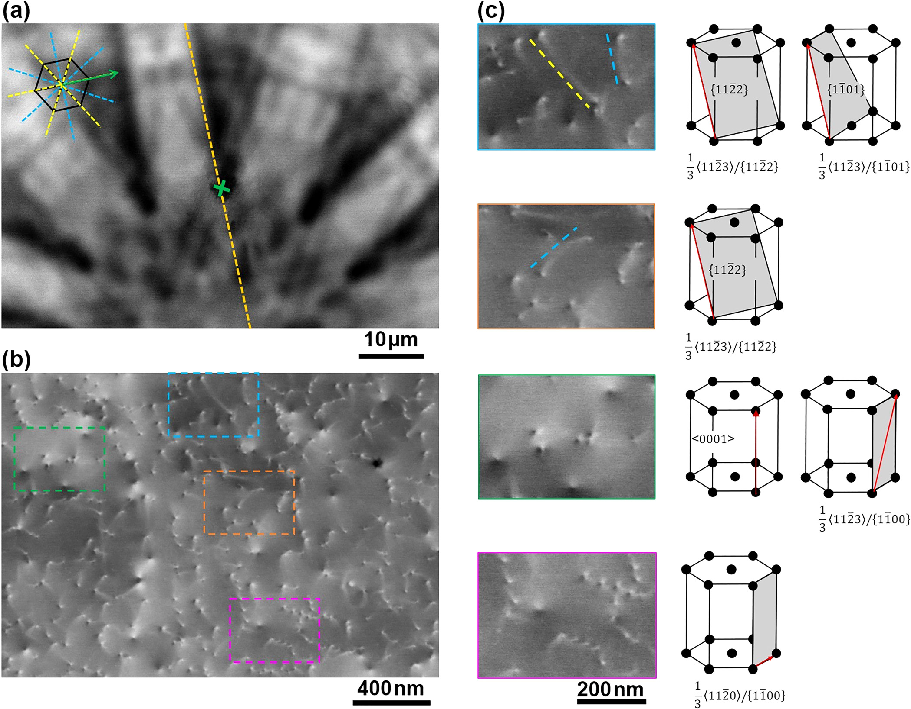

▲ 圖3. GaN/AlGaN異質結的通道襯度成像及位錯滑移體系的判定
