蔡司三坐標Dotscan探頭更換秘籍發布日期：2023-09-26 15:39:36
O-INSPECT型除了基本配置的接觸式XXT和光學攝像頭傳感器外，還可以安裝共焦白光測頭（Dotscan），以擴大可測量的工件范圍，提高測量效率。
當客戶需要測量透明工件厚度等特殊尺寸時，僅使用O-INSPECT標準相機和接觸式測頭無法完成測量任務。
然而，O-INSPECT允許添加一個點掃描探頭來完成此測量任務
本文介紹了測頭的拆裝方法，擴展了客戶機器的測量能力，節省了客戶購買新機器的成本和時間。
01準備工作

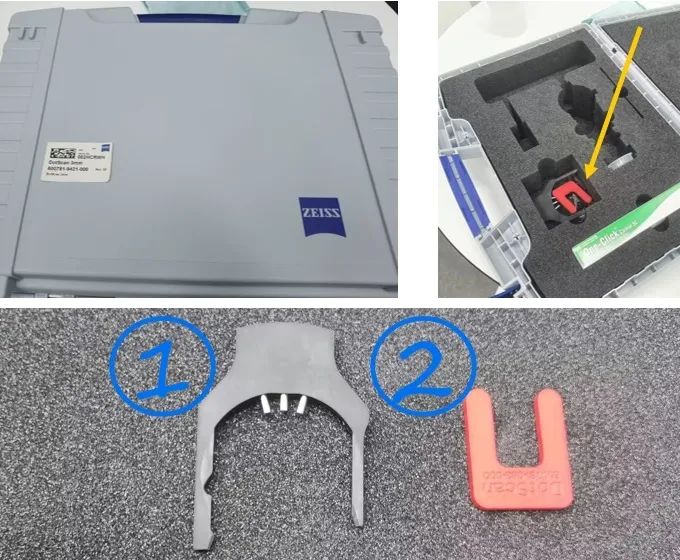

首先，拿出Dotscan探頭儲物盒
打開儲物箱后，在圖片右上方的黃色箭頭處可以找到專用拆裝工具

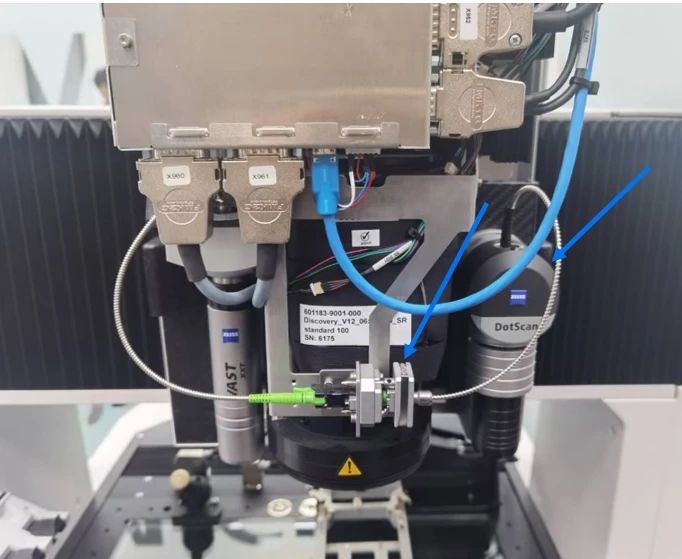

02硬件結構的簡要說明
※此處拆除外罩僅做演示用途，正常流程不需要拆除！
O-INSPECT的Dotscan接口位于攝像機右側，需要光纖連接到機器。
03拆卸探針
※拆裝Dotscan前，將機器Z軸升至最高后，退出軟件并完全關閉機器！
要拆卸多特掃描，你需要先拔掉光纖，然后取出探針
光纖的安裝有方向性要求。請注意光纖接口處的TOP標志向左箭頭鍵
除了磁吸，Dotscan探頭還用一根針固定。你需要按黑色按鈕。右箭頭鍵。只有在以下情況下才能刪除
將工具2插入電纜連接槽
沿黃色箭頭所指方向輕輕拔下電纜。如右圖所示
拔出后的狀態如左下角圖片所示
工具1的一只手臂中間有一個缺藍色圓圈
把這個缺口臂向黑色按鈕轉動。上方箭頭。，從下到上將工具1插入Dotscan的滑槽中。下方箭頭將工具1完全推入滑槽后，用雙手握住Dotscan。這時，探頭的磁引力和針被解鎖，輕輕地將其斜向上推取出探針。
04
※注意！光纖很脆弱，請小心對待以免折斷！
將探針取出Dotscan后，應盡快將其放入儲物箱中，以免碰撞和灰塵污垢對探頭造成損壞。
放置探頭時，先安裝鏡頭蓋，然后如圖所示輕輕放入盒中。注意界面上的TOP標志。
然后關上儲物盒，存放在陰涼干燥的地方
