蔡司工業CT成像原理與無損檢測發展趨勢發布日期：2023-10-10 08:43:50
無損檢測就是Non Destructive Testing，縮寫是NDT，也叫非破壞性檢測、無損探傷。
無損檢測是指在不破壞或不影響被檢測對象使用功能的前提下，采用射線、超聲、紅外、電磁等原理技術并結合儀器對材料、零件、設備進行缺陷、化學、物理參數檢測的技術。
相對比其他檢測，無損檢測有如下特性：
-
非破壞性
無損檢測可以在獲得檢測結果的同時不損壞樣品本身。無損檢測既可普遍檢查，也可以進行抽樣檢驗，檢測規模具有靈活性。
-
互容性
即指檢驗方法的互容性，即同一零件可以先用無損檢測，再進行其他檢測，互不影響。
-
全面性
由于檢測是非破壞性，因此必要時可對被檢測對象進行100%的全面檢測，這是破壞性檢測辦不到的。
ZEISS蔡司工業CT已經被廣泛用于無損檢測，工業傳統掃描是一種專業的射線成像技術，它能以二維或三維圖像的形式直觀、清晰、準確地顯示樣品的內部結構、成分、材料和缺陷，并且無損于被測物體。

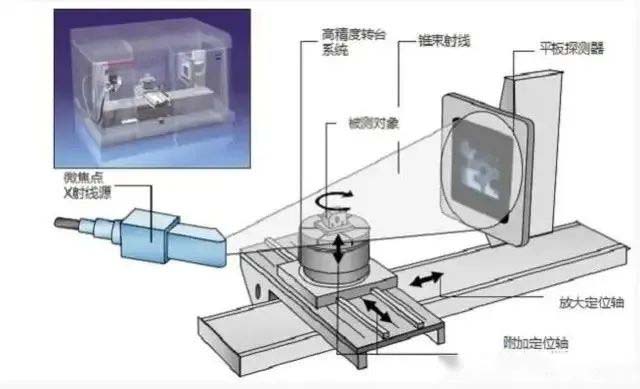

蔡司工業CT成像原理
蔡司工業CT成像過程：
-
射線源產生X射線穿透被檢樣品，樣品對射線吸收或散射而發生衰減，其衰減量由透照樣品厚度及組分決定；
-
射線衰減后入射到探測器形成二維灰度 投影圖像；
-
探測器采集到不同角度的二維投影圖像；
-
對投影圖像重建后獲得樣品，工業CT斷層圖像多幅連續斷層圖像三維重構后獲得樣品三維體素模型；
-
三維體數據經過閾值分割、邊緣檢測完成后續工業CT數據的分析與可視化過程。
綜上所述，一個完整的蔡司工業CT掃描及數據處理過程包括：投影采集-數據重建-邊緣檢測-數據分析。
蔡司工業CT技術優勢
相比普通射線成像，蔡司工業CT獨特的優勢表現為：
-
蔡司工業CT技術密度分辨率高、精度高、成本低、耗時少、無污染、無破壞，直觀性好，可以檢測任意形狀的封閉內腔；
-
CT技術測量信號動態范圍較高：基本上沒有圖像重疊、模糊等問題出現，同時基本不受周圍細節的影響，密度、空間分辨率都有了相應的提高；
-
由于工業CT技術是數字化的檢測，利用數學模型及圖像重建分析，可直接從斷層圖像中獲取目標的物理信息，同時數字化的測量結果更有利于信息的傳輸、處理等。
