蔡司三坐標測量機特點及優勢分析發布日期：2023-11-16 16:20:03
1、歷史：蔡司成立于1846年，擁有171年的精密測量?jī)x器生產經驗。1973年，全球首臺三坐標測量機UMM500誕生，測量精度達到0.5μm，蔡司開創了三坐標測量機的新紀元；
2、測量精度：蔡司三坐標測量機擁有著行業領先的測量精度和重復精度，特別是蔡司XENOS機型，在1立方米的測量范圍下能夠達到最高0.3μm的測量精度，這個是行業內絕無僅有！
3、橫梁及導軌：采用對溫度不敏感的工業陶瓷作為導軌材料，具有良好的剛性，并且能夠有效防止溫度波動及溫度和其他環境條件的影響，提高了測量的精準性及可靠性；
4、四面環抱氣浮軸承：蔡司三坐標測量機在各軸向均采用專利工藝的四面環抱氣浮軸承技術，對比行業內其他品牌所使用的三面環抱技術，能夠有效降低高速運行過程中橋結構的型變量，提高了測量結果的穩定性。

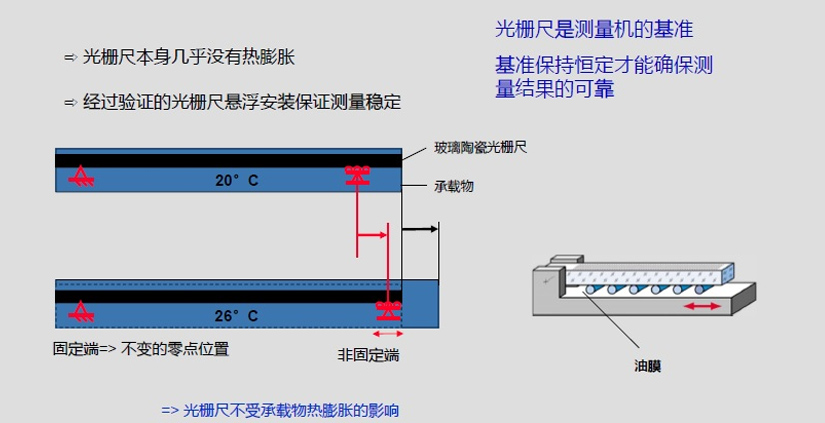

5、懸浮式玻璃陶瓷光柵尺：蔡司三坐標測量機的光柵尺采用零膨脹的玻璃陶瓷材質，能夠有效阻隔環境溫度對測量結果的影響，提高測量結果的穩定性。同時結合蔡司專利的懸浮安裝技術，能讓測量結果更加精準。

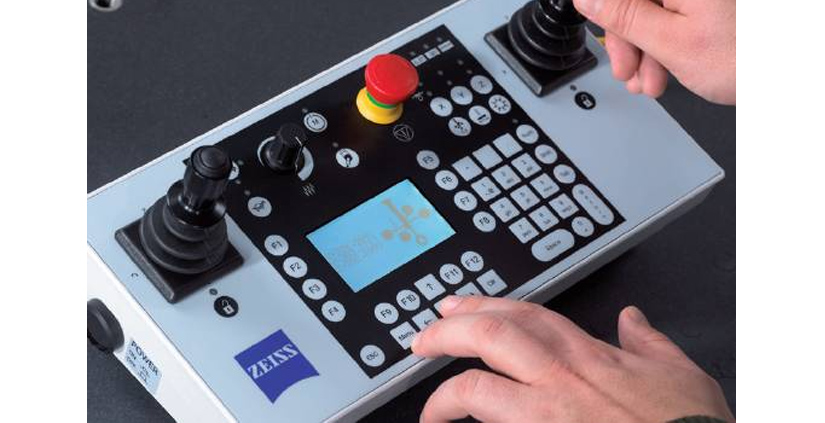

6、雙手柄LED顯示屏控制面板：蔡司三坐標測量機獨有的雙手柄控制面板，功能強大，使用方便，可以雙軸同時移動，并無級調速，降低碰撞風險。LED顯示屏不僅可以顯示坐標位置、探針信息，而且在自動測量時速度旋鈕可隨時調整速度。
7、連續掃描：打點式掃描方式由于測量點過少，而無法準確記錄元素的實際形狀，蔡司采用的連續掃描技術是唯一能解決的方法。

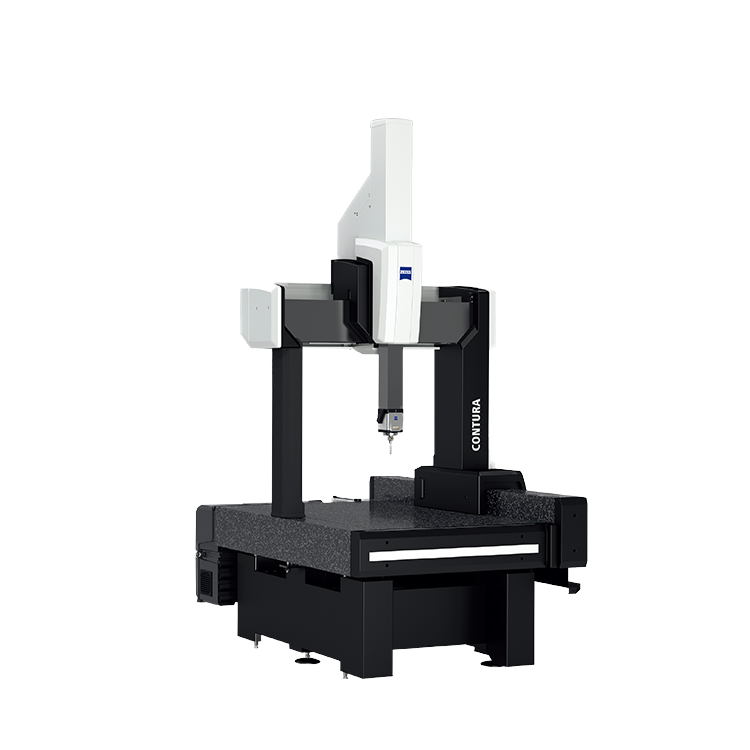

8、RDS旋轉測頭：RDS旋轉測頭有著行業內最小的步距角，可旋轉更多角度，能夠測量出傳統測頭根本就無法達到的位置。RDS旋轉測頭有2種類型：a、是5°步距角，用于SPECTRUN機型，旋轉角度達到5184個點；b、是2.5°步距角，用于CONTURA及以上高配，旋轉角度可達到20736個點。
9、CALYPSO測量軟件：蔡司三坐標測量機采用可視化的智能測量軟件CALYPSO，該軟件基于CAD原理開發，通過在CAD繪制過程中進行公差標識的方式，可以直接在導入CAD的同時直接生成測量任務，只需簡單調教即可完成測量程序的編制，大大提高了測量效率。軟件同時還具有靈活、簡單、高效等細節特征。
10、Thermo Fit（碳纖維）測針：蔡司三坐標測針采用碳纖維材質，具有零膨脹的特點，可以確保測量精準和穩定。同時由于碳纖維強度大重量輕，能夠生產出更長的測針，從而能夠測量到更大深度的工件內部結構。
